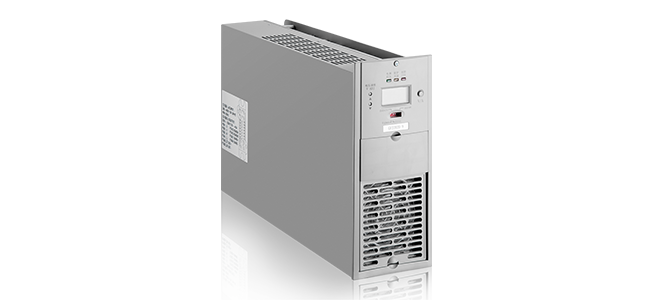

GZS-9系列

GZ22010S-9（220V/20A）、GZ22005-9（220V/10A）、GZ11020S-9（110V/20A）、GZ11010S-9（110V/20A）。

GZS-9系列產品采用自冷和風冷相結合的散熱方式，在輕載時自然冷卻，符合電力系統的實際運行情況。采用諧振軟開關技術，效率高。單相交流220V輸入。

功能特點

輸入電壓工作范圍寬：單相交流176VAC～264VAC；

采用先進的移相諧振高頻軟開關技術，效率大于92%；

內置短路回縮保護，即使模塊輸出長期處于短路狀態也不致?lián)p壞；

采用LED顯示，可查詢模塊的電壓、電流和故障信息；

完善的保護及告警功能，包括輸入過/欠壓、輸出過壓、過溫、過流等；

自然冷卻與風冷結合方式；

散熱風扇溫控線性調試，工作噪音低，風扇壽命長；

內置風扇網罩，防塵設計；

內置防反接保護，支持帶電熱拔插；

面板外框加沿設計，有效消除面板開孔誤差所引起的縫隙。

技術參數

項目	參數指標				備注
產品型號	GF22010S-9	GF22005S-9	GF11020S-9	GF11010S-9
輸入額定電壓	220VAC（-20%～+20%）
輸出額定值	10A/230V	5A/230V	20A/115V	10A/115V
電壓調節范圍	198～286V	198～286V	98～143V	98～143V
輸出限流范圍	10%～110%額定電流				110%最大限流點
穩壓精度	≤0.5%
穩流精度	≤0.5%
紋波系數	≤0.1%
轉換效率	≥93%				額定輸入、額定輸出
輸出過壓保護	300±5VDC，不可恢復		145±3VDC，不可恢復		需手動恢復
輸入欠壓保護	165±5VAC（恢復電壓180±5VAC）				交流電壓正常后自動恢復工作
輸入過壓保護	280±5VAC（恢復電壓265±5VAC）				交流電壓正常后自動恢復工作
過溫保護	80℃±5（恢復溫度：60℃±5）				降溫后自動恢復
冷卻方式	溫度和電流聯合控制開啟，溫控線性調速
外形尺寸	110mm×257mm×415mm（寬×高×深）
模塊凈重	≤8Kg
以上參數僅供參考，請以產品說明書為準
